干式变压器的几大部件的简单描述

作者：日照干式变压器厂日期：2016-12-26 人气：996

干式变压器给人的生产和生活带来了巨大的方便，已经成为了人的生产和生活不可或缺的一部分，但还很多人连最基本的干式变压器的常识都不懂。有的人当干式变压器的出现事故和故障的时候登着两个眼睛就是没有什么办法，这就是传说中的束手无策，就连干式变压器有几个零部件都不知道，是多么悲惨的事情，难怪怎么死的都不知道，还是和小编一起来了解一下吧：

干式变压器的主要部件有：

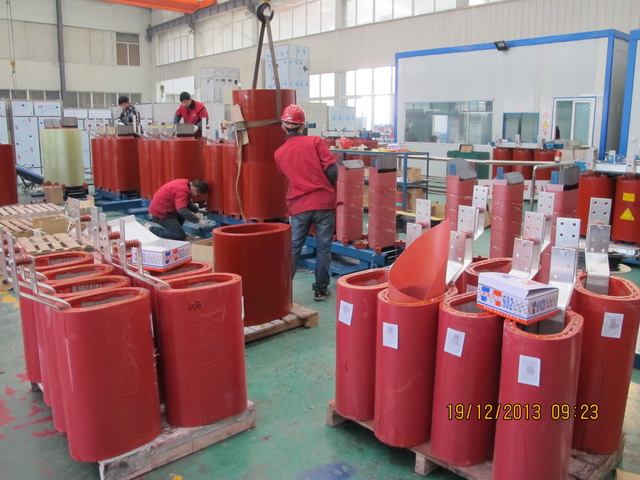

干式变压器

　　(1)器身：包括铁心、绕组、绝缘部件及引线。
　　(2)调压装置：即分接开关，分为无励磁调压和有载调压
　　(3)油箱及冷却装置。
　　(4)保护装置：包括储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置等。
　　(5)绝缘套管。
　　1.铁心铁心是干式变压器中主要的磁路部分。通常由含硅量较高，厚度分别为 0.35 mm\0.3mm\0.27 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁心柱和横片俩部分，铁心柱套有绕组；横片是闭合磁路之用铁心结构的基本形式有心式和壳式两种
　　2.绕组绕组绕组是干式变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。干式变压器的基本原理是电磁感应原理，现以单相双绕组干式变压器为例说明其基本工作原理:当一次侧绕组上加上电压?1 时，流过电流 ?1，在铁芯中就产生交变磁通?1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势?1，?2，感应电势公式为：E=4.44fN?m 式中：E--感应电势有效值 f--频率 N--匝数 ?m--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势 E1 和 E2 大小也不同，当略去内阻抗压降后，电压?1 和?2 大小也就不同。当干式变压器二次侧空载时，一次侧仅流过主磁通的电流（?0），这个电流称为激磁电流。当二次侧加负载流过负载电流 ?2 时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流 ?0，一部分为用来平衡?2，所以这部分电流随着?2 变化而变化。当电流乘以匝数时，就是磁势。上述的平衡作用实质上是磁势平衡作用，干式变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。干式变压器的技术参数对不同类型的干式变压器都有相应的技术要求，可用相应的技术参数表示.如电源干式变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频干式变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。
